AIR10-1210
- 高速度
- 高精度
- 高穩定性

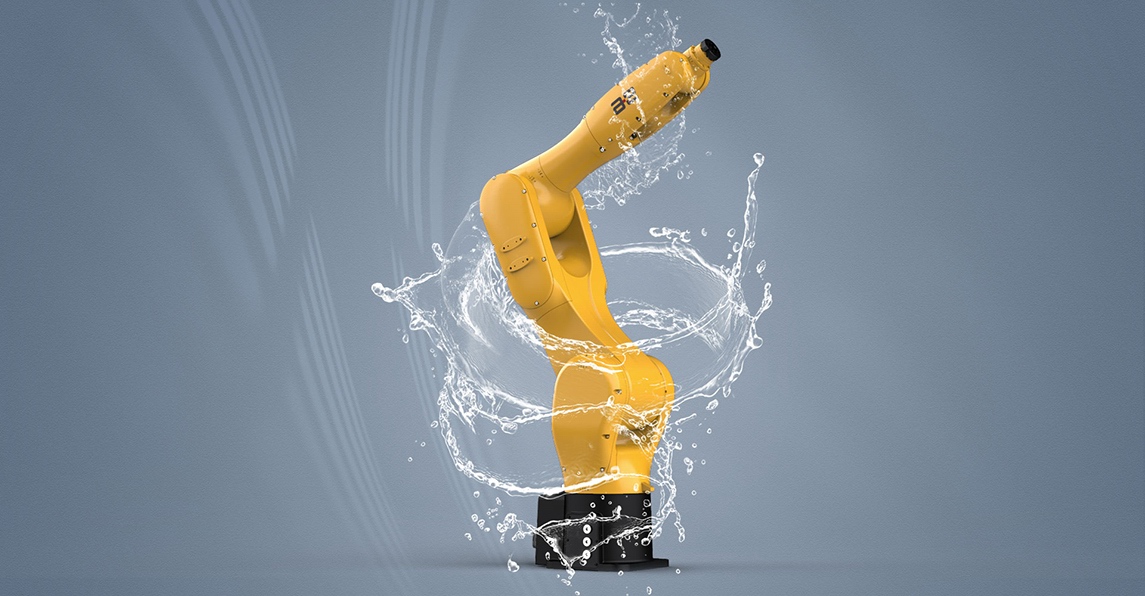

- 高防護等級 IP67
- 標準門型節拍時間 0.44S。
- 內置氣路可容納氣量翻倍。
- 隱藏及分離式設計，避免航插對外掛設備的干擾。
- 孔位加深數量加倍，保證高速運轉下線束貼合更牢固。

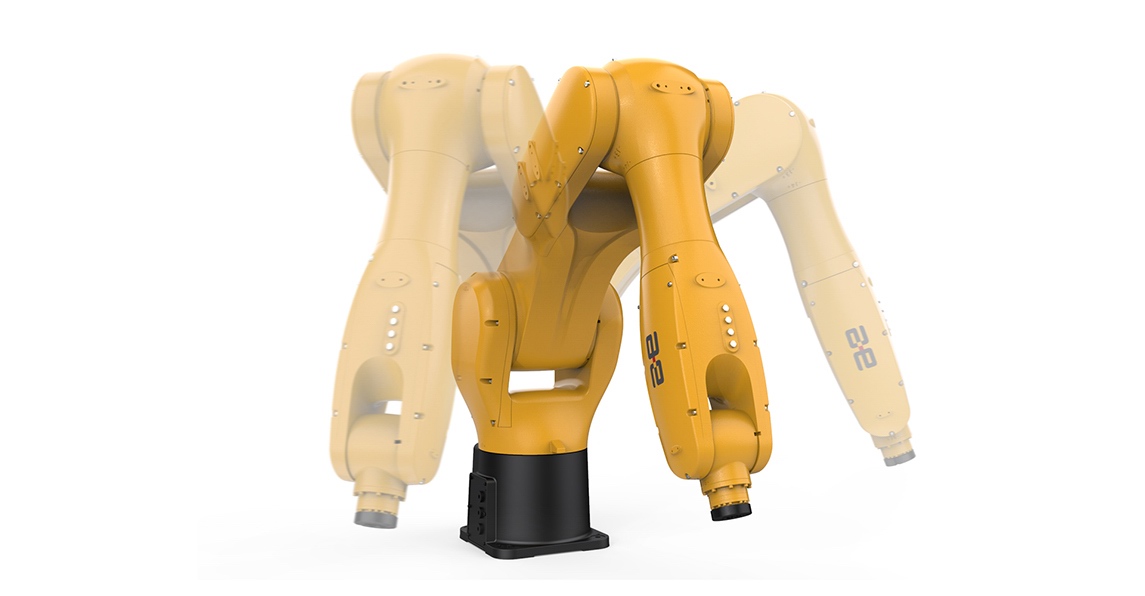

- 五軸運動范圍高達 ±135°，底座處理保證物流揀放無盲點。
規格參數
| 型號Type | AIR10-1210 | |
| 軸數Axes | 6 | |
| 負載 Load | 10kg | |
| IP等級 Ingress Protection | IP67/ISO 5② | |
| 機器人本體Manipulator | 重量 Weight | 90kg |
| 最大運動范圍 Reach | 1210mm | |
定位精度 Positioning accuracy | 位置重復定位精度Position repeatability | ±0.035mm |
| 運動范圍 Working range | 軸1① Axis 1 rotation | -170°/+170° |
| 軸2 Axis 2 arm | -100°/+135° | |
| 軸3 Axis 3 arm | -120°/+156° | |
| 軸4 Axis 4 wrist | -200°/+200° | |
| 軸5 Axis 5 bend | -135°/+135° | |
| 軸6 Axis 6 turn | -360°/+360° | |
運動速度 Rotation rate | 軸1 Axis 1 rotation | 310°/s |
| 軸2 Axis 2 arm | 320°/s | |
| 軸3 Axis 3 arm | 350°/s | |
| 軸4 Axis 4 wrist | 490°/s | |
| 軸5 Axis 5 bend | 565°/s | |
| 軸6 Axis 6 turn | 815°/s | |

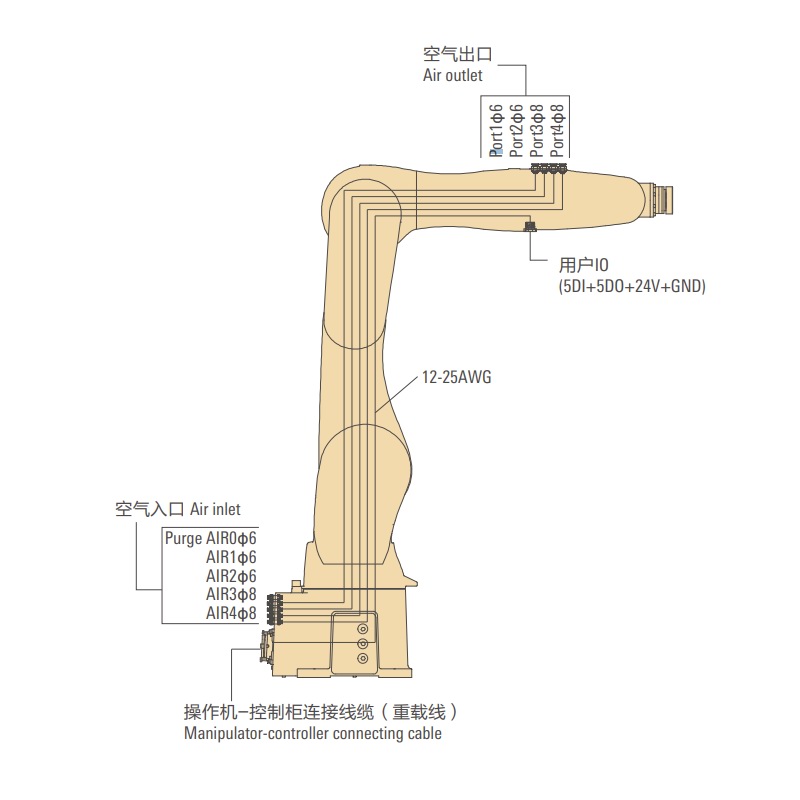

機體內配線 ? 配管

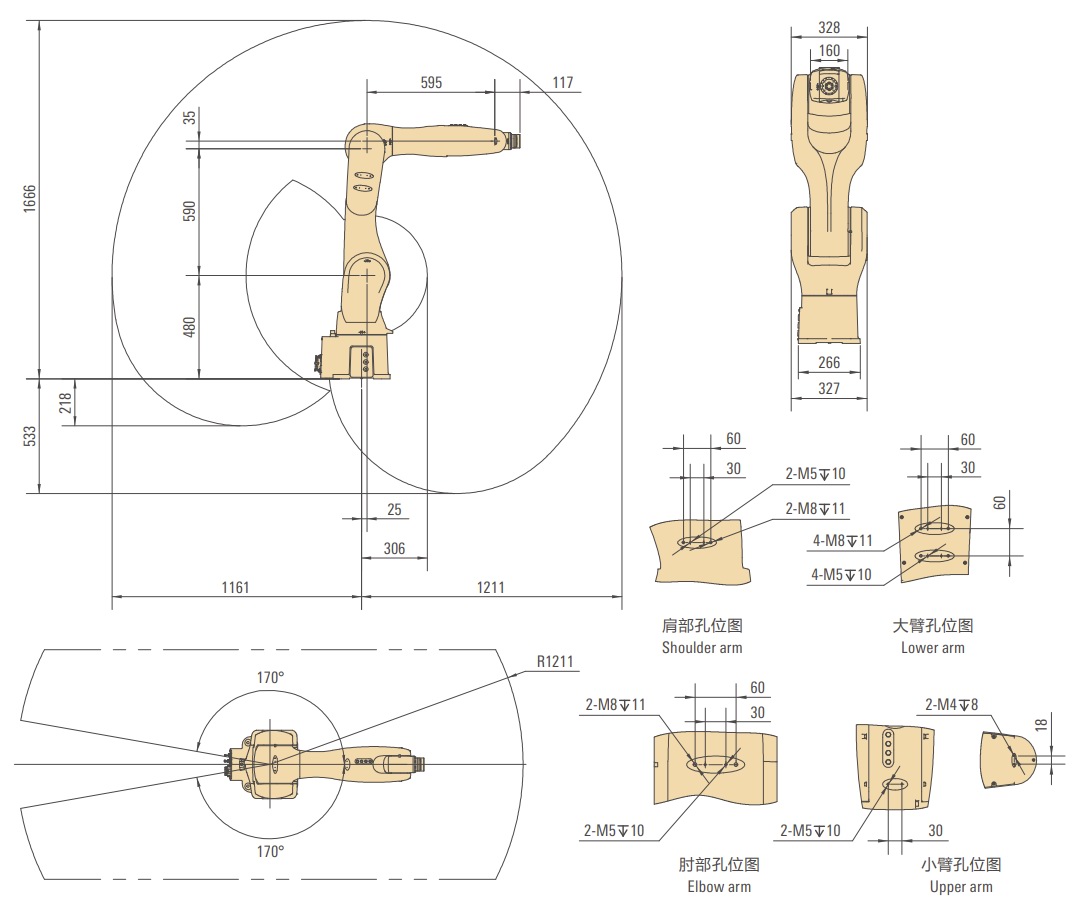

外形尺寸及運動范圍

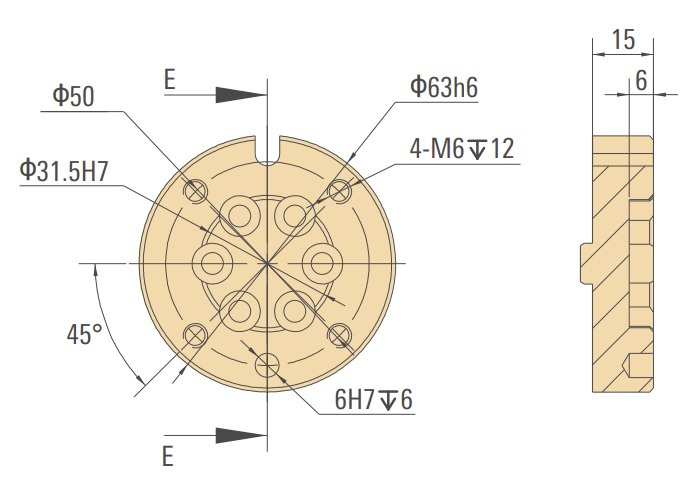

法蘭圖

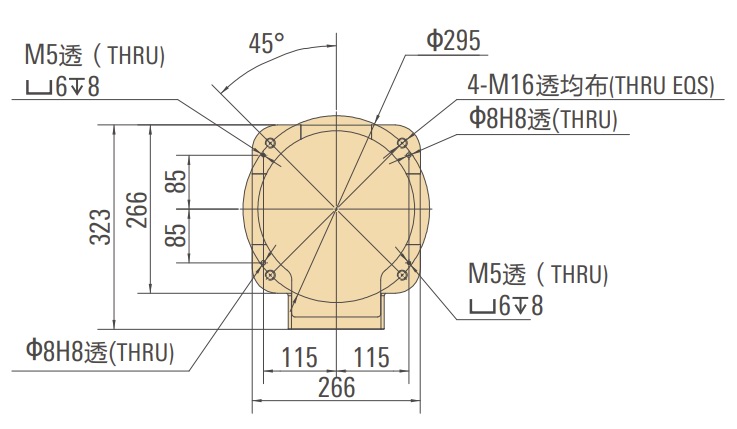

底座安裝圖
