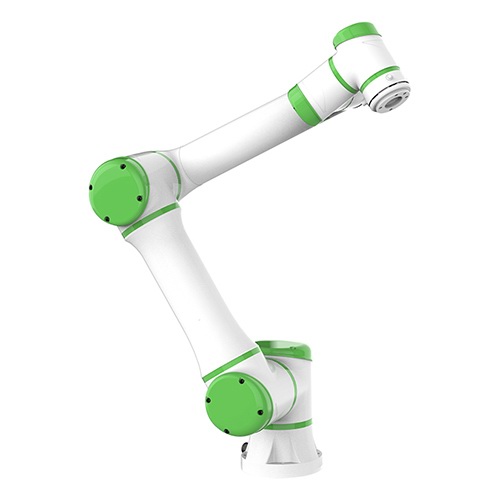

G12協作機器人
概述
12公斤負載、工作半徑1300mm協作機械臂，重復定位精度 ±0.02mm，重量33公斤，適用于機床上下料、焊接、搬運、碼垛、打磨拋光等領域。
產品亮點
- 更安全的使用：多項安全認證，無須安裝安全柵欄，人、機共融協作。
- 更方便的維護：模塊化設計，易運輸、易拆裝、易更換。
- 更開放的生態：致力于打造更開放的技術平臺，開放硬件、軟件接口，擁抱更多的合作伙伴。
- 更快的速度：關節速度快、加速能力強，滿足各種場景需求。
- 更簡易的應用：拖動示教，圖形化編程，上手簡單。
應用場景
 |  |

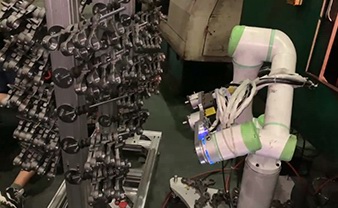

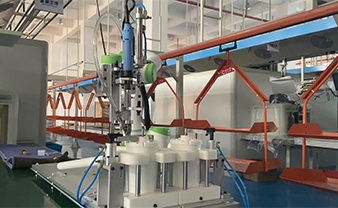

| 螺絲鎖付 | 機加工上下料 |
 |  |

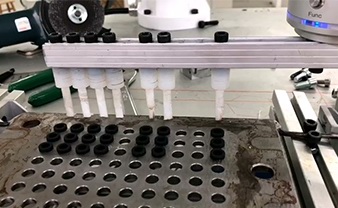

| 智能手術燈 | 硫化機上下料 |
 |  |

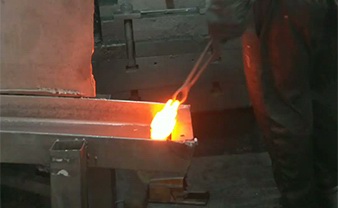

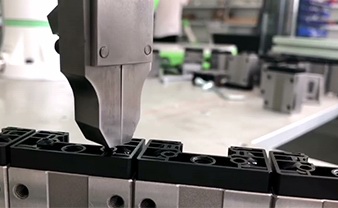

| 熱鍛噴淋 | 滑塊鎖緊裝配 |
機械臂參數
| 型號 | CGXi-G12 |
| 機械臂自重 | 33公斤 |
| 有效負載 | 12公斤 |
| 工作半徑 | 1300mm |
| 自由度 | 6個旋轉關節 |
| 末端最大速度 | 1m/s |
| 重復定位精度 | ±0.02mm |
| 安裝方式 | 任意角度安裝 |
| 額定功率 | 800W |
| 材料 | 鋁合金, ABS塑料, PP塑料 |
| 工作環境溫度 | 0-50℃ |
| 工作環境濕度 | 5%-90%(無結露) |
| IP等級 | IP54 |
| 噪聲 | 低于60db |
| 編程 | 圖形編程、腳本編程 |
關節運動參數
| 關節 | 運動范圍 | 最大速度 |
|---|---|---|
| 關節1 | -360° ~ 360° | 150° / S |
| 關節2 | -360° ~ 360° | 150° / S |
| 關節3 | -165° ~ 165° | 210° / S |
| 關節4 | -360° ~ 360° | 240° / S |
| 關節5 | -360° ~ 360° | 240° / S |
| 關節6 | -360° ~ 360° | 240° / S |

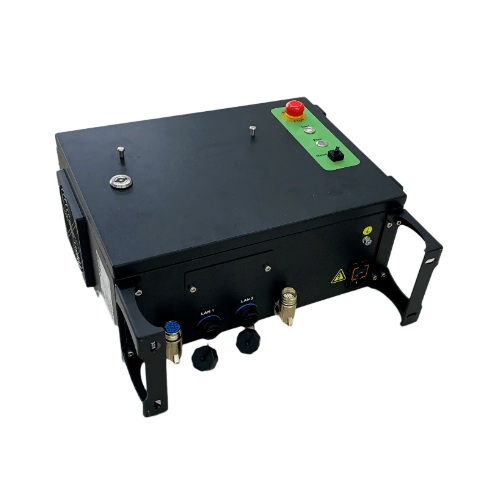

控制柜參數
| 控制柜尺寸 | 475*318*171.5mm |
| 防護等級 | IP44 |
| 安全IO | 2*緊急停機 2*防護停機 |
| 可配置IO | 8*In 8*Out |
| 數字IO | 8*In 8*Out |
| 模擬量接口 | 3*AI 1*AO |
| 編碼器接口 | 2*5V 分差 （ABZ相信號） |
| 通訊接口 | 1*EtherCAT專用 2*以太網 2*485 1*232 |
| 環境溫度 | -5~50℃ |
| 環境濕度 | 55%~90%（無結露） |

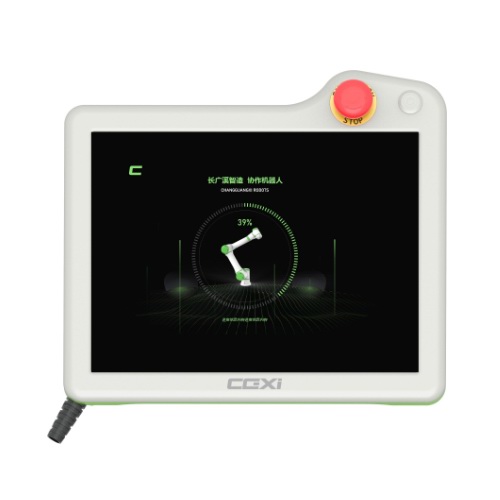

示教器參數
| 防護等級 | IP44 |
| 尺寸 | 12英寸 |
| 環境溫度 | -5~50℃ |
| 環境濕度 | 55%~90%（無結露） |
| 重量 | 1.5KG |
| 對外接口 | USB |
| 線纜長度 | 5m |
| 分辨率 | 1024*768 |
